LKAV-3624 en 3203 Graafmachine lading Truck Video Data Link CAN Control Bi-directionele audio DC 10-30V
Inleiding
De LKAV-3624 & 3203 is een krachtig 8-kanaals videotransmissiesysteem dat speciaal is ontworpen voor onbemande graafmachines, baggerladers, wielladers en UGV-toepassingen.Het beschikt over 8-kanaals video-invoer (1080p AHD), CAN voor besturing, audio-embedding, 2x2W RF-uitgangsvermogen en zendbereik tot 2 km NLOS (5-10 km LOS).
Kenmerken
■ 580 ± 20MHz frequentie verstelbaar
■ Gegevensverkeer tot 82 Mbps
■ 2x2W RF-uitgang
■ Bereik tot 2 km NLOS (5-10 km LOS)
■ Ingebouwde DVR ondersteunt app-besturing en moduswisseling
■ Ondersteunt tweerichtings geluid
■ Ondersteunt CAN-besturing
■ Ondersteunt DC 10-30V stroominvoer
■ Met HDMI-uitgang op RX
■ Ondersteunt AES-codering
■ Ondersteunt GPS
■ Robuuste luchtvaartuigen van aluminiumlegering
TX-specificatie
| Werkfrequentie |
562-612 MHz |
| Modulatie |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| RF-uitgangsvermogen |
36 dBm (2x2W) |
| RF-bandbreedte |
2M/5M/10M/20MHz/40MHz |
| Digitale gevoeligheid |
96 dBm@5MHz BPSK |
| Gegevenspercentage |
Tot 82 Mbps |
| Video-invoerinterface |
8x 4-pin GX12 Aviation Connector |
| LAN-interface |
3x RJ45 |
| Videoformaten |
1080p/1080i/720p/720i |
| Video codering |
H.264/H.265 |
| RF-interface |
N F x2 |
| GPS-interface |
SMA F x1 |
| Interface voor de microfoon |
3-pin GX12 luchtvaartconnector |
| Interface van de luidspreker |
3-pin GX12 luchtvaartconnector |
| CAN-interface |
2-pin GX12 luchtvaartconnector |
| Versleuteling |
AES |
| Werkspanning |
DC 24V (10-30V) |
| Stroominterface |
3-pinnige luchtvaartconnector |
| Afmetingen |
356x200x62mm (met/zonder antenne) |
| Gewicht |
3.45 kg (zonder antenne) |
| Werktijd. |
-20°C tot 70°C |
| Energieverbruik |
TBA |
RX-specificatie
| Werkfrequentie |
562-612 MHz |
| Modulatie |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| RF-uitgangsvermogen |
36 dBm (2x2W) |
| RF-bandbreedte |
2M/5M/10M/20MHz/40MHz |
| Digitale gevoeligheid |
96 dBm@5MHz BPSK |
| Gegevenspercentage |
Tot 82 Mbps |
| Video-uitvoerinterface |
1x HDMI |
| LAN-interface |
1x RJ45 |
| Videoformaten |
1080p/1080i/720p/720i |
| Video decoderen |
H.264/H.265 |
| RF-interface |
N F x2 |
| GPS-interface |
SMA F x1 |
| PTT-microfooninterface |
2 x 3,5 mm oordoppen |
| CAN-interface |
2-pin GX12 luchtvaartconnector |
| Versleuteling |
AES |
| Werkspanning |
DC 24V (10-30V) |
| Stroominterface |
3-pinnige luchtvaartconnector |
| Afmetingen |
483x300x45 mm (met/zonder antenne) |
| Gewicht |
3.45 kg (zonder antenne) |
| Werktijd. |
-20°C tot 70°C |
| Energieverbruik |
TBA |
TX voorpaneel
1 Microfooninterface
2 Interface van de luidspreker
3 CAN-interface
4 Signaalindicator rood/groen normaal snel knipperend
| Status van de indicator |
Signalsterkte |
| Nog steeds groen. |
De verbinding is solide. |
| Rood/groen flikkert met tussenpozen |
De verbinding gaat afbreken. |
| Nog steeds rood. |
Kan geen verbinding maken |
| Rood flikkerend |
Link is niet stabiel |
| SNR |
Kleur van indicator |
Flikkerfrequentie |
Topologie Kleur |
Topologiewaarde |
| 0 |
Rood |
N/A |
Groen |
0 |
| 1-12 |
Rood flikkerend |
350 ms |
Groen |
1-12 |
| 13 tot 25 |
Rood/groen flikkerend |
350 ms |
Groen |
13 tot 25 |
| 26-35 |
Groene flikkeringen |
350 ms |
Groen |
26-35 |
| 36 tot 70 |
Nog steeds groen. |
N/A |
Groen |
36 tot 70 |
| > 70 |
Rood flikkerend |
120 ms |
Groen |
> 70 |
5 Power-knop
6 LAN1 Interface ¥ RJ45.

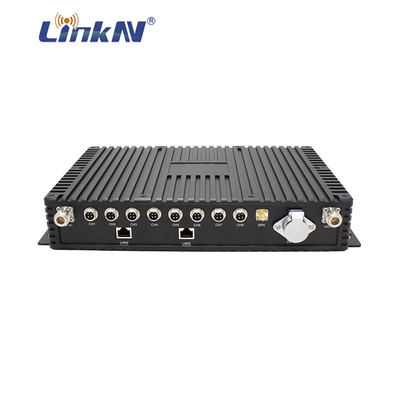

TX Achterpaneel
1 MESH Antenne-interface
2 CH1 Video-invoer ️ 4-pin GX12, met DC-uitgang van 12 V.
3 CH2 Video Input 4 pinGX12, met DC 12V-uitgang.
4 CH3 Video-Input ️ 4 pinGX12, met DC 12V-uitgang.
5 CH4 Video-Input ️ 4 pin GX12, met DC 12V-uitgang.
6 CH5 Video-Input ️ 4 pin GX12, met DC 12V-uitgang.
7 CH6 Video-invoer 4 pin GX12, met DC-uitgang van 12 V.
8 CH7 Video Input 4 pinGX12, met DC 12V-uitgang.
9 CH8 Video-invoer ️ 4 pinGX12, met DC 12V-uitgang.
10 GPS-antenne-interface SMA F.
11 Power Input Interface 3 pin luchtvaartconnector, DC 10-30V.
12 MESH Antenne-interface
13 LAN2 poort RJ45.
14 LAN3 poort RJ45.

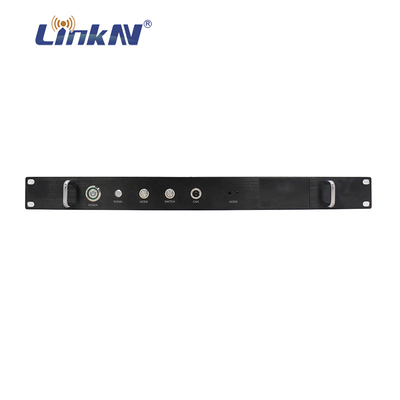

RX voorpaneel
1 Power-knop
2 Signaalindicator
| Status van de indicator |
Signalsterkte |
| Nog steeds groen. |
De verbinding is solide. |
| Rood/groen flikkert met tussenpozen |
De verbinding gaat afbreken. |
| Nog steeds rood. |
Kan geen verbinding maken |
| Rood flikkerend |
Link is niet stabiel |
| SNR |
Kleur van indicator |
Flikkerfrequentie |
Topologie Kleur |
Topologiewaarde |
| 0 |
Rood |
N/A |
Groen |
0 |
| 1-12 |
Rood flikkerend |
350 ms |
Groen |
1-12 |
| 13 tot 25 |
Rood/groen flikkerend |
350 ms |
Groen |
13 tot 25 |
| 26-35 |
Groene flikkeringen |
350 ms |
Groen |
26-35 |
| 36 tot 70 |
Nog steeds groen. |
N/A |
Groen |
36 tot 70 |
| > 70 |
Rood flikkerend |
120 ms |
Groen |
> 70 |
3 Mode-knop ️ Druk om te schakelen tussen Full Screen, Four-Split Screen, Eight-Split Screen en Nine-Split Screen-modi.
4 Schakelaarknop Druk op om CAM01, CAM02, CAM03...CAM08 te selecteren.
5 CAN-interface 2 pin luchtvaartconnector.
6 Intercom-interface ?? voor K-hoofdmicrofoon.
Achterpaneel RX
1 MESH Antenne-interface
2 GPS-antenne-interface SMA F.
3 HDMI-uitgangsinterface.
4 LAN-poort RJ45.
5 Power Input Port 3 pin luchtvaartconnector, DC 10-30V.
