Mini-drone IP video data link 5-15km AES encryptie
Inleiding
De LKAV-3621V2 is een mini-grootte OFDM IP-radio die werkt in de banden 800MHz, 1.4GHz en 2.4GHz, met frequentiehopping-technologie (FHSS) om goede stabiliteit te garanderen, zelfs bij snelle beweging.Het ondersteunt een gegevenssnelheid tot 30 Mbps en een transmissiebereik tot 5-15 km lucht-aarde., is ideaal geschikt voor draadloze toepassingen op lange afstand en met een hoge datastroom, zoals bewaking, UAV, USV en robotica.
Kenmerken
■TDD-OFDM-modulatie
■ Ondersteunt 3 banden (800HMz/1.4GHz/2.4GHz)
■FHSS ondersteunt binnen elke band
■1,4/3/5/10/20MHz vijfkanaalbandbreedten
■Maximaal 30Mbps@20MHz doorvoer
■ Ondersteunt één-op-één en één-op-veel transmissie
■ Ondersteunt gelijktijdig seriële gegevens en video
■WebUI voor beheer
■AES128-encryptie (gebruikersgedefinieerd)
■Uplink- en downlinkstroomcontrole
■Compacte afmetingen en lichtgewicht
■Rugged aluminiumhousing
Specificatie
| Posten | Parameters |
| Frequentie | 806~826MHz, 1428~1448MHz, 2401~2481MHz |
| RF-bandbreedte | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| RF-kanaal | 1T2R |
| Uitgangsvermogen | 25 dBm±2 |
| 800 MHz gevoeligheid |
10MHz:-103 dBm 5MHz:-104 dBm 3MHz:-106 dBm |
| 1Gevoeligheid.4 GHz |
10MHz:-103 dBm 5MHz:-104 dBm 3MHz:-106 dBm |
| 2Gevoeligheid.4 GHz |
20 MHz:-99 dBm 10MHz:-103 dBm 5MHz:-104 dBm 3MHz:-106 dBm |
| Maximale doorvoer | Maximaal 30Mbps@20MHz |
| Modulatie | BPSK, 16QAM en 64QAM (TDD-OFDM) |
| Netwerkmodus | Eén tegen één en één tegen vele (een tegen maximaal zestien) |
| Antenne-interface | 2x SMA |
| Ethernet-interface | 2x Ethernet-poort (100M) |
| Reekspoort | 1x UART-poort (TTL) |
| Baud-tarief | 115200bps |
| Video-invoer | IPCam |
| Kanallatentie | 10 ms |
| Versleuteling | AES128 (gebruikersgedefinieerd) |
| Bewegingssnelheid | Ondersteunt niet minder dan 300 km/u |
| Stroominvoer | 12VDC (7V-30V) |
| Werkstroom | ≤ 0,5 A |
| Energieverbruik | < 6W (3,7W@7V, 4,5W@30V) |
| Afmetingen | 78*52*18 mm |
| Gewicht | 85 g |
| Werktijd. | -40°C ~ +65°C |

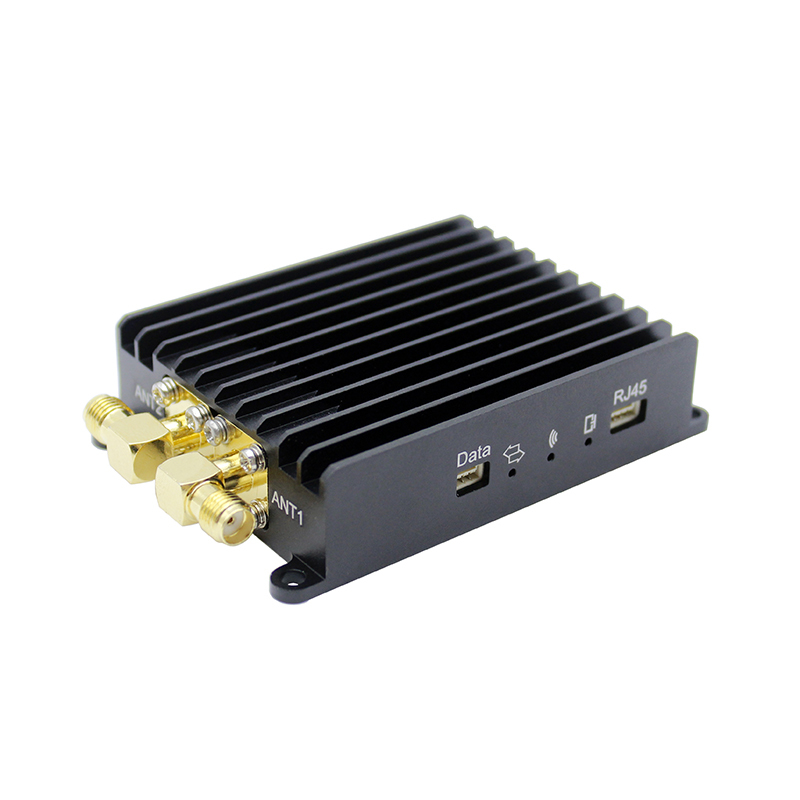

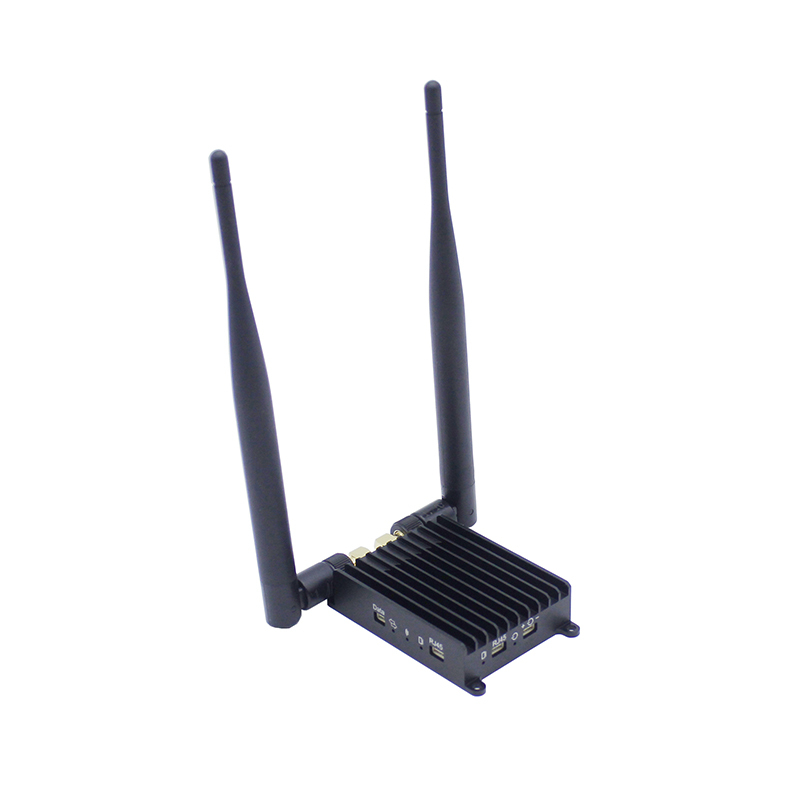

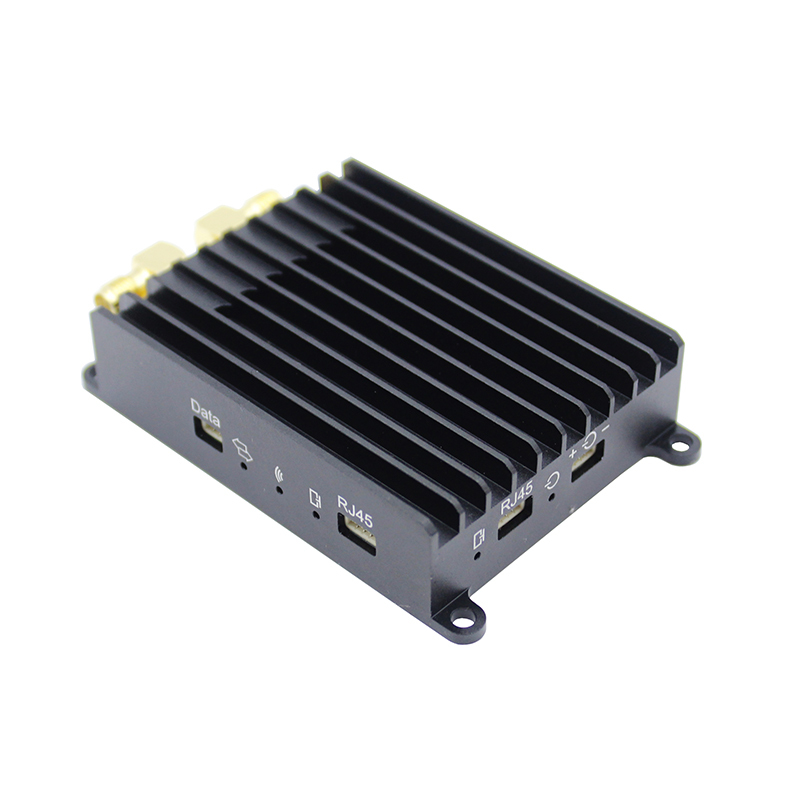

Vooruitzicht
Seriecommunicatie
Gebruik een USB naar TTL serie 3.3V adapterkabel om uw computer en het apparaat te verbinden (TTL)
Selecteer op uw serie-debugging tool de juiste seriepoort en de andere instellingen zijn als hieronder:
Baud: 115200bps
Gegevens: 8 bits
Pariteit: Geen
Stop: 1 bit
Notities betreffende de toepassing
Het kan langeafstands draadloze twee-richtingscommunicatie, punt-tot-punt twee-richtingscommunicatie of punt-tot-meerdere-punten twee-richtingscommunicatie realiseren.indien de communicatie tussen twee toegangsknooppunten via het centrale knooppunt moet worden overgedragen, elk knooppunt bevindt zich in hetzelfde draadloze lokaal netwerk en alle toegangsknooppunten communiceren met het centrale knooppunt om de draadloze bandbreedte te delen,en het apparaat automatisch de systeem snelheid gelijkmatig toewijzenDe gegevensoverdracht van het centrale knooppunt naar het toegangsknooppunt wordt downlink genoemd en de gegevensoverdracht van het toegangsknooppunt naar het centrale knooppunt wordt uplink genoemd.In punt-tot-punt- of punt-tot-meerdere-puntencommunicatieWanneer het apparaat wordt verscheept, is de standaardinstelling de verhouding van de uplink- en downlink-snelheid = 4:1Daarom moet de IP-camera worden aangesloten op de toegangsknooppunt als het apparaat wordt gebruikt om IP-camera-video's over te brengen.Het apparaat zal automatisch en dynamisch de draadloze transmissie snelheid aan te passen volgens de gedragen data stroomWanneer de hoeveelheid gedragen gegevens kleiner is, zal de transmissieafstand onder dezelfde omstandigheden langer zijn.het is mogelijk de draadloze transmissieafstand te vergroten door de bitrate voor IP-camera-video-codering adequaat te verminderen.
Inhoud van het pakket
Alleen ter referentie, onder voorbehoud van wijzigingen voor elk project.
| Naam van het artikel | Beschrijving | Qty |
| TX | Transmitter (toegangsknooppunt) | 1 |
| RX | Ontvanger (centrale knooppunt) | 1 |
| Antenne van rubber | 1.4GHz, 3dBi, SMA Man | 2 |
| FRP-antenne | 1.4GHz, 5dBi, N-type Man | 2 |
| Ethernet-kabel | 4-pin naar RJ45, 2m | 2 |
| Verlengkabel | SMA M tot SMA F, 30 cm | 2 |
| Verlengkabel | SMA M tot type N F met flenst, 50 cm | 2 |
| TTL-kabel met drie pinnen | TTL-kabel van drie-pinnen naar drie-pinnen, 10 cm | 2 |
| Stroomvoorziening | 12V/1A gelijkstroomvoeding | 2 |
