LKAV3621 320mw 15 km Video Transmission TDD-OFDM Data Link Module voor communicatie met UAV drones

LKAV3621 320mw 15km UAV Drone Video IP MESH Data Link

Inleiding

De LKAV3621 is een mini-grootte OFDM IP-radio die werkt op 800MHz, 1.4GHz en 2.4GHz-banden, met frequentiehopping-technologie (FHSS) om goede stabiliteit te garanderen, zelfs in snelle beweging.Het ondersteunt een gegevenssnelheid tot 30 Mbps en een transmissiebereik tot 10-20 km lucht-aarde., is ideaal geschikt voor draadloze toepassingen op lange afstand en met een hoge datastroom, zoals surveillance/UAV/USV/robotics.

Kenmerken

■TDD-OFDM-modulatie

■ Ondersteunt 3 banden (800HMz/1.4GHz/2.4GHz)

■FHSS ondersteunt binnen elke band

■1,4/3/5/10/20MHz vijfkanaalbandbreedten

■Maximaal 30Mbps@20MHz doorvoer

■ Ondersteunt één-op-één en één-op-veel transmissie

■ Ondersteunt gelijktijdig seriële gegevens en video

■Tot 10-20 km LOS (lucht-aarde)

■WebUI voor beheer

■AES128-encryptie (gebruikersgedefinieerd)

■Uplink- en downlinkstroomcontrole

■Compacte afmetingen en lichtgewicht

■Rugged aluminiumhousing

Specificatie

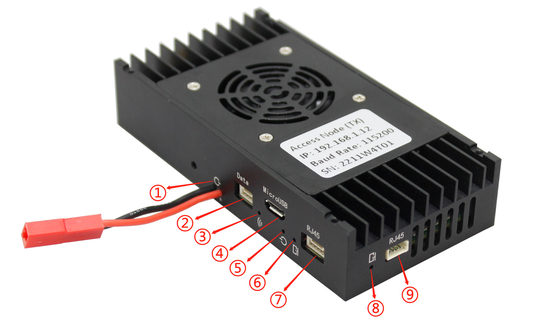

Vooruitzicht

1 Stroomkabels - stroomtoevoer-invoerlijn, rood is VDD, zwart is GND

2 UART-poort voor gegevens (GND, Rx, Tx)

3 Link Status Indicator - Wanneer het apparaat werkt als toegangsknooppunt, als de verbinding met het centrale knooppunt normaal is, is de indicator altijd aan.deze indicator is uitgeschakeld.

4 Micro-USB-poort - Voor onderhoud van apparatuursoftware.

5 Lichtstijler (rood) - Altijd aan tijdens normale werking.

6 Aanduiding voor Ethernet-poort 2 ️ Blinken volgens de gegevensstroom wanneer het normaal werkt.

7 Ethernet-poort 2 (RN, RP, TN, TP) - Ethernet-poorten 1 en 2 zijn intern overbrugd.

8 Indicator voor Ethernet-poort 1

9 Ethernet-poort 1 (RP, RN, TP, TN) - Ethernet-poorten 1 en 2 zijn intern overbrugd.

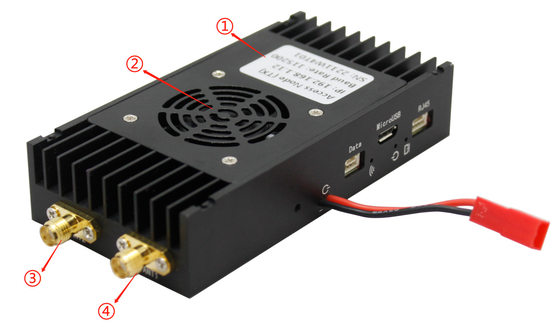

Achteruitkijken

1 Productetiket

2 Luchtinlaat - voor de koelventilator

3 ANT2 Poort - Hulpantenne, functioneert als hulpontvanger, zendt NIET.

4 ANT1 Poort Main antenne, werkmodus TDD zend/ontvang.

Seriecommunicatie

Gebruik een USB naar TTL serie 3.3V adapterkabel om uw computer en het apparaat te verbinden (TTL)

Selecteer op uw serie-debugging tool de juiste seriepoort, en de andere instellingen zijn als hieronder:

Baud: 115200bps

Gegevens: 8 bits

Pariteit: Geen

Stop: 1 bit

Notities betreffende de toepassing

Het kan langeafstands draadloze twee-richtingscommunicatie, punt-tot-punt twee-richtingscommunicatie of punt-tot-meerdere-punten twee-richtingscommunicatie realiseren.indien de communicatie tussen twee toegangsknooppunten via het centrale knooppunt moet worden overgedragen, elk knooppunt bevindt zich in hetzelfde draadloze lokaal netwerk en alle toegangsknooppunten communiceren met het centrale knooppunt om de draadloze bandbreedte te delen,en het apparaat automatisch de systeem snelheid gelijkmatig toewijzenDe gegevensoverdracht van het centrale knooppunt naar het toegangsknooppunt wordt downlink genoemd en de gegevensoverdracht van het toegangsknooppunt naar het centrale knooppunt wordt uplink genoemd.In punt-tot-punt- of punt-tot-meerdere-puntencommunicatieWanneer het apparaat wordt verscheept, is de standaardinstelling de verhouding van uplink- en downlink-snelheid = 4:1Daarom moet de IP-camera worden aangesloten op de toegangsknooppunt als het apparaat wordt gebruikt om IP-camera-video's over te brengen.Het apparaat zal automatisch en dynamisch de draadloze transmissie snelheid aan te passen volgens de gedragen data stroomWanneer de hoeveelheid gedragen gegevens kleiner is, zal de transmissieafstand onder dezelfde omstandigheden langer zijn.het is mogelijk de draadloze transmissieafstand te vergroten door de bitrate voor IP-camera-video-codering naar behoren te verminderen.

Toepassing

Inhoud van het pakket

Alleen ter referentie, onder voorbehoud van wijzigingen voor elk project.

Over LinkAV

Youtube|Officiële website|LinkedIn |Facebook|Alibaba.
Opgericht in 2005, heeft LinkAV zich gewijd aan het ontwerpen en produceren van mobiele draadloze video- / gegevensoverdrachtsystemen, waaronder COFDM, IP MESH en 4G-LTE-series,met een groep van professionele ingenieurs om op maat gemaakte service te verlenen (OEM)LinkAV bedient een divers en veeleisend klantenbestand van politie/militair tot gewone burgers, van UAV tot UGV/Robots, van olieveld tot bos, van overzee tot het vasteland van China.

LinkAV is een toonaangevende Chinese fabrikant van innovatieve draadloze communicatie- en informatiesystemen.Onze geavanceerde data link systemen zijn ideaal voor kritieke communicatie in tactische onbemande systemen zoals onbemande grondvoertuigen (UGV's), onbemande luchtvaartuigen (drones, UAV's) en onbemande oppervlaktevoertuigen (USV's), en zijn ontworpen met name met het oog op draagbaarheid en betrouwbaarheid.

Onze voordelen

■ Meer dan 15 jaar ervaring in draadloze communicatieoplossingen.

■ Hoge productkwaliteit, concurrerende prijs en lage MOQ

■ Uitstekend technisch team voor en na de verkoop.

■ Snelle reactie en snelle levering.

■ OEM-ondersteuning.

Veelgestelde vragen

Q1: Bent u een fabrikant of een handelsonderneming?

We zijn een professionele fabrikant gespecialiseerd in draadloze transmissiesystemen.

Waarom zou ik jou kiezen?

Je krijgt een concurrerende prijs, topkwaliteit, tevreden service en een lange garantie.

V3: Wat voor soort productservice kan ik krijgen?

OEM & ODM dienst.

V4: Wat voor soort garantie bieden jullie?

We bieden een jaar garantie en levenslang onderhoud.

V5: Wat zijn de betalingsvoorwaarden?

We accepteren bankoverschrijving, PayPal of contant betalen.

V6: Verpakking en verzending?
Neutrale bruine doos & Ship via DHL, FedEx, UPS, TNT of per lucht/zee.

V7: Hoe lang duurt de levering?
1-3 weken voor het normale model en 3-5 weken voor het aangepaste model.

V8: Kan ik 1 monster bestellen voor testen?

Ja, we verwelkomen monsterbestelling, gemengde monsters zijn acceptabel.

Q9: Heeft u een MOQ limiet?

Geen limiet, 1pc is acceptabel.

V10: Is het goed om mijn logo op het product te drukken?

Ja, informeer ons formeel voor de productie en bevestig het ontwerp eerst
